ПРИЛОЖЕНИЕ 1

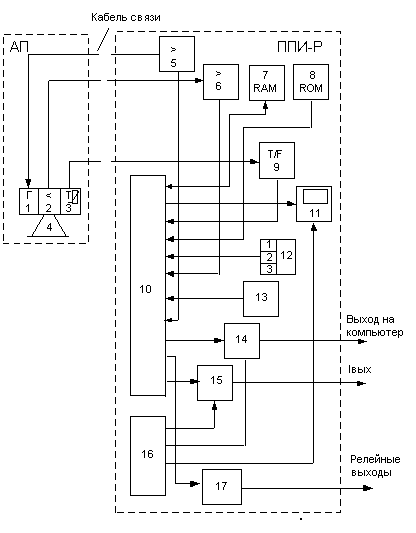

СТРУКТУРНАЯ СХЕМА РАСХОДОМЕРА

1 - генератор зондирующих сигналов; 2 - предварительный усилитель; 3 - термопреобразователь; 4 - электроакустический преобразователь; 5 - буферное устройство; 6 - усилитель-формирователь информационных сигналов; 7 - ОЗУ; 8 - ПЗУ; 9 - преобразователь тока термопреобразователя в частоту; 10 - контроллер; 11 - дисплей; 12 - магнитоуправляемые переключатели; 13 - кнопка переключения режима; 14 - узел интерфейса; 15 - преобразователь "код-ток" 16 - блок питания; 17 - блок уставок сигнализации

ПРИЛОЖЕНИЕ 2

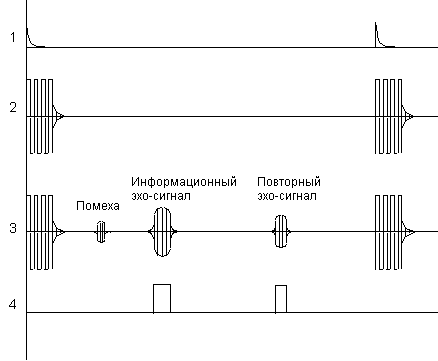

ЭПЮРЫ НАПРЯЖЕНИЙ

ПРИЛОЖЕНИЕ 3

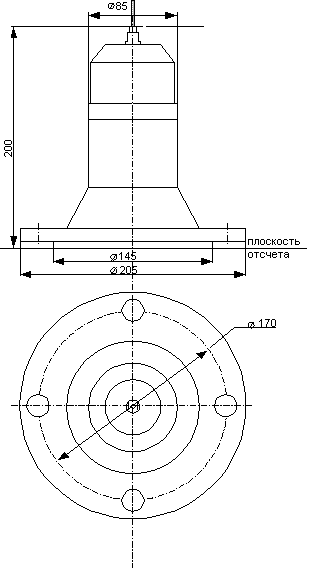

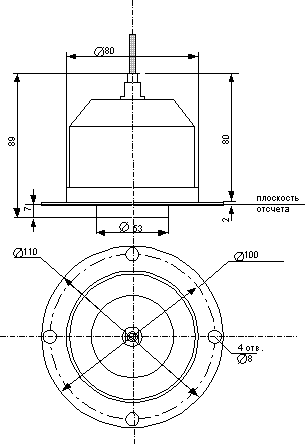

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ АКУСТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ АП-11

ПРИЛОЖЕНИЕ 4

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ АКУСТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ АП-13

ПРИЛОЖЕНИЕ 5

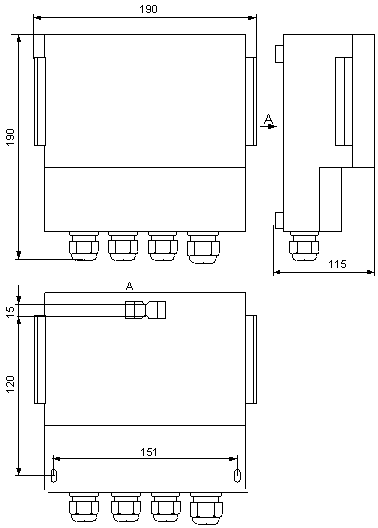

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПРЕОБРАЗОВАТЕЛЯ ПЕРЕДАЮЩЕГО ППИ-Р

ПРИЛОЖЕНИЕ 10

ПРЕОБРАЗОВАТЕЛЬ ПЕРЕДАЮЩИЙ ИЗМЕРИТЕЛЬНЫЙ ППИ-Р
Схема электрическая соединений

ПРИЛОЖЕНИЕ 11

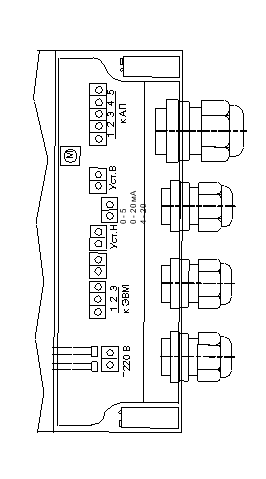

ЭСКИЗ КОММУТАЦИОННОЙ ПАНЕЛИ ППИ-Р

ПРИЛОЖЕНИЕ 12

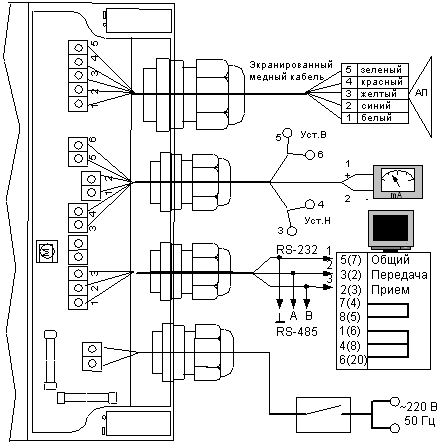

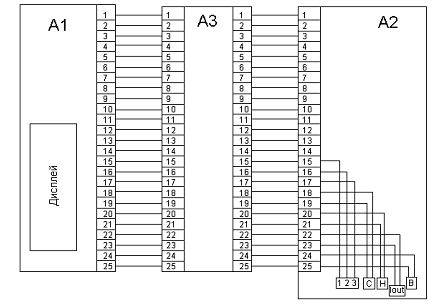

РАСХОДОМЕР С ИНТЕГРАТОРОМ АКУСТИЧЕСКИЙ "ЭХО-Р-02"
Схема электрическая соединений

ПРИЛОЖЕНИЕ 13

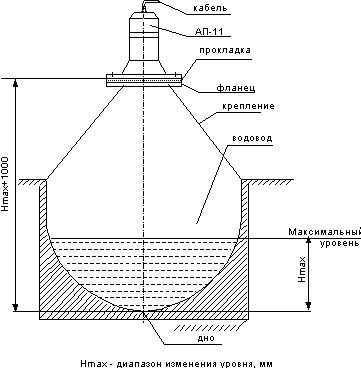

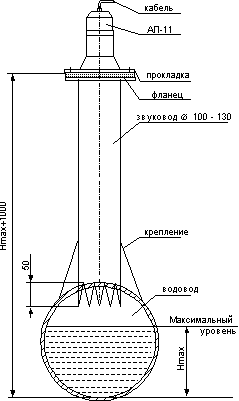

ЭСКИЗ МОНТАЖА АП-11 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБЕ 0,3 < Hmax < 3,0 м
Hmax - диапазон изменения уровня, мм

ПРИЛОЖЕНИЕ 14

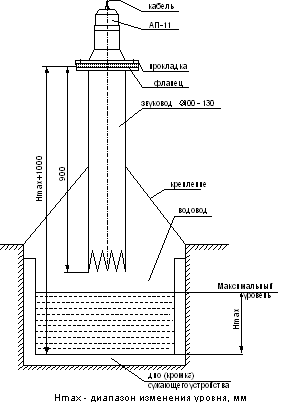

ЭСКИЗ МОНТАЖА АП-11 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В КАНАЛЕ ШИРИНОЙ менее 0,6 м и 0,4 < H max < 3,0 м

ПРИЛОЖЕНИЕ 15

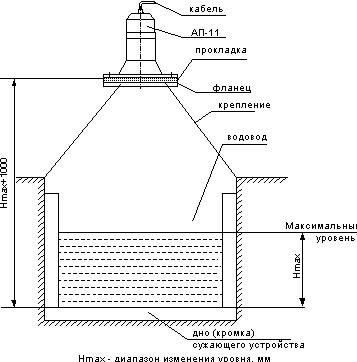

ЭСКИЗ МОНТАЖА АП-11 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В КАНАЛЕ ШИРИНОЙ более 0,6 м и 0,4 < H max < 3,0 м

ПРИЛОЖЕНИЕ 16

ЭСКИЗ МОНТАЖА АП-11 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ЛОТКЕ 0,4 < H max < 3,0

ПРИЛОЖЕНИЕ 17

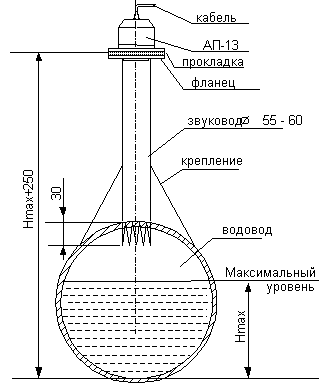

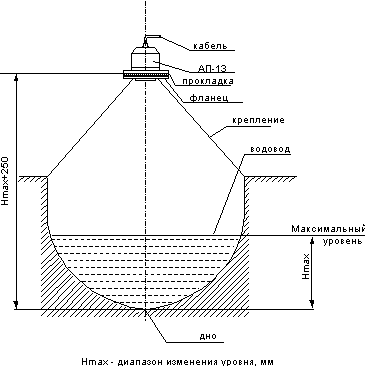

ЭСКИЗ МОНТАЖА АП-13 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ТРУБЕ 0,1 < H max < 0,3

ПРИЛОЖЕНИЕ 18

ЭСКИЗ МОНТАЖА АП-13 ДЛЯ ИЗМЕРЕНИЯ РАСХОДА В ЛОТКЕ 0,1 < H max < 0,3

ПРИЛОЖЕНИЕ 19

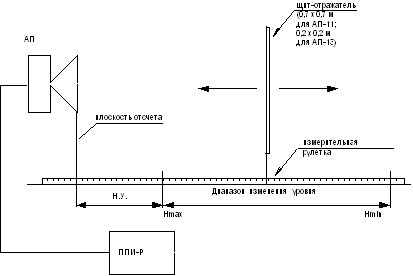

ЭСКИЗ УСТАНОВКИ ДЛЯ ПОВЕРКИ И НАТУРНОГО ОПРОБОВАНИЯ РАСХОДОМЕРА
"ЭХО-Р-02"

ПРИЛОЖЕНИЕ 20

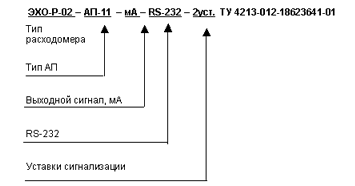

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАСХОДОМЕРОВ
