Публикации об ультразвуковых расходомерах


<< все публикации



Опубликовано в журнале

"Водоснабжение и санитарная техника"

№ 4 за 1999 г.

(С дополнениями 2001 г.)

СРЕДСТВА УЧЕТА В СИСТЕМАХ КАНАЛИЗАЦИИ.
ТРИ МЕТОДА ИЗМЕРЕНИЯ РАСХОДА СТОЧНЫХ ВОД.



М.Н.Шафрановский, директор фирмы "СИГНУР"

кандидат технических наук

А.В.Озеров, главный метролог базовой организации
метрологической службы МГП “Мосводоканал” (СМНУ)



   В настоящее время в связи с переходом предприятий на рыночные отношения стали особенно актуальны проблемы учета в системах водоотведения.

   Поскольку стоимость 1 м3 стоков в различных регионах колеблется от 5 до 15 рублей, плата за сточную воду составляет весьма ощутимую величину в бюджете предприятий, причем из-за несовершенства системы подсчета величины платежей часто предприятия несут серьезные убытки.

   Наиболее распространенным методом подсчета количества стоков является метод, связывающий объем сточных вод с объемом водопотребления. Причем соотношение в различных регионах колеблется от 0,7 до 1. Однако потребляемая вода часто расходуется на непроизводственные нужды (например, полив территории предприятия) и не попадает в канализацию. Кроме того, в результате аварий в водопроводной сети предприятий большое количество воды уходит в почву. Поэтому, как показывает практика, организация учета сточных вод позволяет получить экономию до 20% средств.

   Фирма "СИГНУР" специализируется на разработке и производстве приборов учета для систем водоснабжения и канализации. Мы предлагаем технические средства для реализации трех методов учета сточных вод.

   Первый метод позволяет организовать учет в открытых каналах. Этот метод разработан ВНИИВОДГЕО для измерения расхода воды в открытых канализационных коллекторах прямоугольного сечения. Методика выполнения измерений изложена в Методических указаниях МИ 2406-97. Метод основан на измерении уровня воды в поперечном сечении канала и пересчете его в мгновенное значение расхода.

прибор для учета сточных вод

Рис.1. Схема установки акустического преобразователя для измерения расхода в открытом канале
1– акустический преобразователь; 2 – канал; 3 – измерительный лоток (водослив); 4 – сточная вода

   Второй метод позволяет организовать учет в безнапорных трубопроводах круглого сечения и U-образных лотках. Этот метод разработан НИИ КВОВ. Методика выполнения измерений изложена в Методических указаниях МИ 2220-96. В соответствии с этой методикой напорно-расходная характеристика трубопровода или U-образного лотка рассчитывается на основе экспериментальных данных.

учет расхода сточных

Рис.2. Схема установки акустического преобразователя для измерения расхода в безнапорном трубопроводе 1 – акустический преобразователь; 2 – звуковод; 3 – трубопровод; 4 – сточная вода

   Для реализации этих методов фирмой "СИГНУР" разработан и выпускается ультразвуковой расходомер "ЭХО-Р-01". Прибор предназначен для измерения объема протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и глубиной до 3-х м, оборудованных стандартными измерительными лотками, и в безнапорных трубопроводах диаметром от 0,1 до 3 м.

   Принцип действия  заключается в бесконтактном измерении уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующем интегрировании.

   Прибор включает в себя акустический преобразователь АП-11 или АП-13 и электронный блок ППИ-Р.

   Выходной сигнал расходомера - показания жидкокристаллического дисплея.

   Дополнительно на дисплее может отображаться следующая информация:

  • текущие значения измеряемых величин:
  • - мгновенного значения расхода;

    - уровня;

    - времени работы;

  • содержимое архивов (за 30 сут.; за 24 ч; перерывы учета);
  • диагностические сообщения о неисправностях.

   Прибор имеет дополнительный выходной сигнал 0 - 5, 0 - 20, 4 - 20 мА постоянного тока, который служит для индикации мгновенного значения расхода, а также возможность вывода информации на компьютер через встроенный интерфейс RS-232.

   При измерении расхода в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 100 м с электронным блоком, который устанавливается в отапливаемом помещении.

   Градуировка  осуществляется по документации на устройство лотка или водовода, представленной заказчиком. В случае отсутствия измерительных лотков в открытых водоводах специалисты фирмы могут разработать в соответствии с МИ 2122-90 документацию для их изготовления.

   Метрологическая поверка  проводится по МИ 2251-93 один раз в год.

  • Основная погрешность, % + 3
  • Выходной сигнал показания ж/к - дисплея
  • Напряжение питания, В 220
  • Температура окружающего воздуха, ,оС:
  • - для акустического преобразователя -30 – +50

    - для электронного блока 5 – 50

   Расходомер зарегистрирован в Государственном Реестре средств измерений под № 16462-97

   Прибор "ЭХО-Р-01" - единственный выпускаемый в СНГ расходомер, позволяющий организовать автоматический учет сточных вод в открытых каналах и безнапорных трубопроводах.

   Для организации учета сточных вод в открытых каналах необходимо выполнить следующие действия:

  • определить геометрические размеры прямоугольного канала;
  • определить геометрические размеры измерительного лотка или водослива. При отсутствии измерительных устройств в канале произвести их проектирование и установку;



  • произвести расчет напорно-расходной характеристики лотка (водослива) в соответствии с МИ 2406-97;



  • осуществить программирование прибора;



  • произвести монтаж расходомера в соответствии с рис.1;
  • подключить расходомер и сдать узел учета органам надзора.

   Для организации учета сточных вод в безнапорных трубопроводах и U-образных лотках необходимо выполнить следующие действия:

  • определить геометрические размеры безнапорного трубопровода или U-образного лотка;



  • произвести одновременное измерение скорости течения воды при помощи измерительной вертушки и уровня заполнения водовода;
  • на основании результатов измерений произвести расчет напорно-расходной характеристики трубопровода (U-образного лотка) в соответствии с МИ 2220-96. Допускается производить расчет напорно-расходной характеристики трубопровода (U-образного лотка) с учетом строительного уклона и материала стенок. Однако уклон, указанный в строительной документации, часто не совпадает с реальным, а коэффициент шероховатости стенок трубопроводов изменяется в процессе эксплуатации. Поэтому такой метод расчета дает менее точные результаты, чем экспериментальный;
  • осуществить программирование прибора;
  • произвести монтаж  в соответствии с рис.2;
  • подключить расходомер и сдать узел учета органам надзора.

   Приборы типа "ЭХО-Р" внедряются на промышленных предприятиях России и СНГ с 1994 года. За это время выпущено и смонтировано во всех регионах России более 800 приборов. Экономический эффект от их внедрения очевиден. Срок окупаемости затрат на создание узла учета, как правило, составляет от 2-х недель до 2-х месяцев. Надежность работы приборов зависит от квалификации специалистов, осуществляющих монтаж узла учета и его эксплуатацию. При соблюдении необходимых требований приборы надежно работают в течение многих лет. Например: с 1995 года без ремонта расходомеры “ЭХО-Р” работают на объектах МУП “Водоканал” г. Нововоронеж, с 1996 года – МУП “Водоканал” г. Подольск. На объектах МГП “Мосводоканал” внедрение расходомеров “ЭХО-Р” начато в 1997 году. Первый узел учета был смонтирован специалистами СМНУ МГП “Мосводоканал” и фирмы "СИГНУР" на Рублевском канализационном коллекторе, в 1998 году – на Долгопрудненском коллекторе. В настоящее время в МГП “Мосводоканал” принята Программа создания системы учета расхода сточных вод, поступающих в московскую систему канализации из населенных пунктов Московской области. В 2000 году Водоканалом Санкт-Петербурга была принята Программа организации учета сточных вод на всех промышленных предприятиях города.

   Третий метод позволяет организовать учет в напорных системах. Для этой цели фирмой "СИГНУР" разработан и выпускается ультразвуковой расходомер с накладными излучателями "АКРОН-01". предназначен для измерения объемного расхода и количества звукопроводящих жидкостей, в том числе сточных вод.

   Принцип действия  "АКРОН-01" заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

   Прибор включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

прибор для учета сточных вод

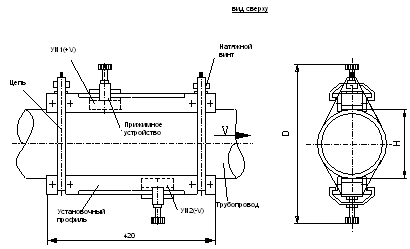

Рис.3. Схема установки  АКРОН-01 измерения расхода в напорном трубопроводе

   Расходомер имеет жидкокристаллический дисплей, на который выводится следующая информация:

  • текущие значения измеряемых величин:
  • - объема протекающей жидкости;

    - мгновенного значения расхода;

    - скорости потока;

    - времени работы;

  • содержимое архивов (за 30 сут., за 24 ч; перерывы учета);
  • индикация настройки акустического канала при монтаже;



  • диагностические сообщения о неисправностях.

   Выходной сигнал расходомера - 0-5, 0-20, 4-20 мА постоянного тока, определяющий прямопропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232.

  • Диаметр условного прохода трубопровода, мм 40 - 2000
  • Верхние пределы диапазонов измеряемого расхода, м3/ч 10 - 40000
  • Основная погрешность, %
  • - при измерении объемного расхода + 1,5

    - при измерении количества + 2

  • Температура, оС:
  • контролируемой среды -10 - +180

    воздуха, окружающего БЭ-1 5 - 50

  • Питание от сети переменного тока, В 220
  • Межповерочный интервал, лет 2

   Расходомер зарегистрирован в Государственном Реестре средств измерений под № 20711-00.

ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЯЕМЫХ РАСХОДОВ
И РЯД ДИАМЕТРОВ УСЛОВНОГО ПРОХОДА ТРУБОПРОВОДА

  Диаметр условного прохода,
Dу, мм
Пределы измеряемых расходов,
Q, м3
  40 (0-8)…(0-25)
  50 (0-10)…(0-100)
  65 (0-12,5)…(0-160)
  80 (0-16)…(0-250)
  100 (0-20)…(0- 320)
  125 (0-25)…(0-400)
  150 (0-32)…(0- 600)
  200 (0-40)…(0-1000)
  250 (0-50)…(0- 1250)
  350 (0-60)…(0-1600)
  400 (0-80)…(0-2000)
  500 (0-100)…(0-3200)
  650 (0-125)…(0-4000)
  800 (0-160)…(0- 8000)
  1000 (0-200)…(0-16000)
  2000 (0-400)…(0-40000)
   Использование расходомера "АКРОН-01" позволит организовать учет в напорных канализационных системах без дополнительных капитальных затрат на его установку.

   Приборы типа "АКРОН" используются на канализационных сетях сравнительно недавно – всего пять года. Однако более длительный опыт их эксплуатации на водопроводных сетях позволил обеспечить достаточно быстрое их внедрение в системах водоотведения. Например, в настоящее время порядка десяти расходомеров надежно работают на канализационных насосных станциях (КНС) предприятий г. Звенигород Московской области.

    "АКРОН-01" имеет портативное исполнение в дипломате для водного аудита. Максимальное время работы от автономного источника питания без подзарядки – 12 часов.

   Основным преимуществом предложенных способов измерения является повышенная надежность измерений ввиду отсутствия контакта чувствительных элементов приборов с контролируемыми средами.

   Расходомеры "ЭХО-Р-01" и "АКРОН-01" выполнены на импортной элементной базе и по техническим характеристикам и уровню сервиса не уступают зарубежным аналогам, но имеют существенно более низкие цены.
